产品图
|
产品分尖：金属软管接头
产品编号：81217474216
产品说明：接合后和箱体成45度，加厚型锌合金，外型美观，结构紧密，强度高。
|
|
螺牙规格： |
英制螺纹(G) |
|
产品材质： |

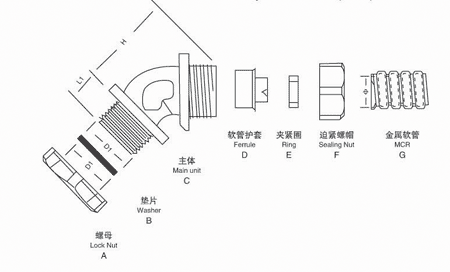

A、C、F部位均采用优质钢制成。D为铁皮压铸制成。 |
|
颜色种类： |
金属色（银白色） |
|
工作温度： |
-40 C至100 C，瞬间可耐热达120 C。 |
|
产品特性： |
1.接合后和箱体成45度，加厚型锌合金，外型美观，结构紧密，强度高。
2.除以下标准规格外，可另按需求任意变动大小及螺
纹标准。 |
|
配套金属软管 |
螺 纹 标 准 |
螺纹外径 |
螺纹长度 |
接合长度 |
包装 |
|
公制 |
英制 |
G |
D1
|
L1 |
H
|
|
|
12（13） |
3/8″ |
G3/8″ |
16.5 |
8
|
50
|
30 |
|
15（16）
|
1/2″ |
G1/2″
|
21.3
|
11 |
54
|
30 |
|
20（19） |
3/4″
|
G3/4″
|
26.6
|
14 |
70
|
30 |
|
25 |
1″
|
G1″
|
33.4 |
15 |
80
|
20 |
|
32 |
1-1/4″
|
G1-1/4″
|
42.1 |
15 |
90
|
20 |
|
38（40） |
1-1/2″
|
G1-1/2″
|
47.8
|
16
|
110
|
20 |
|
51（50） |
2″
|
G2″
|
59.6 |
18
|
130
|
10 |
|
64（70） |
2-1/2″
|
G2-1/2″
|
75.1 |
22
|
190
|
10 |
|
75（80） |
3″
|
G3″
|
87.8 |
22
|
220
|
5 |
|
100 |
4″
|
G4″
|
113 |
24
|
250
|
5 | |
|
